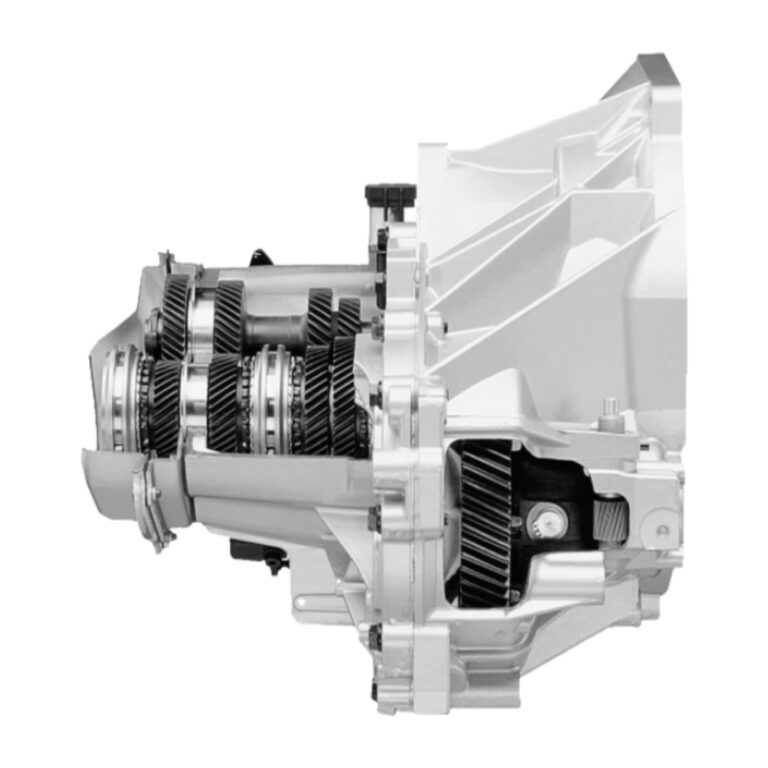

Transeje

Transeje

El transeje es el subsistema del tren motriz que agrupa la transmisión y el diferencial en una sola carcasa. Su nombre procede del término inglés transaxle, formado por la combinación de transmission y axle. En lugar de instalar una caja de cambios independiente y un diferencial separado, el transeje reúne las funciones de selección de relaciones, reducción final y distribución del torque hacia las ruedas motrices dentro de un conjunto compacto.

Esta configuración es especialmente común en vehículos con motor delantero y tracción delantera, ya que permite situar el motor, la transmisión, la reducción final y el diferencial en una misma zona del automóvil. También se utiliza en determinados vehículos con motor central, motor trasero, propulsión trasera, sistemas híbridos y automóviles eléctricos.

El término no describe un tipo específico de caja de cambios. Un transeje puede contener una transmisión manual, automática convencional, continuamente variable, de doble embrague o una unidad de reducción para propulsión eléctrica. Lo que lo define es la integración funcional de la transmisión y el diferencial, no el mecanismo empleado para seleccionar las relaciones.

Función principal

El tren motriz debe transportar el torque producido por el motor hasta las ruedas. Durante ese recorrido, es necesario adaptar la velocidad de giro y la fuerza disponible, además de permitir que las ruedas motrices giren a velocidades diferentes cuando el vehículo toma una curva.

La sección de transmisión del transeje proporciona distintas relaciones de engranajes. Las marchas cortas aumentan el torque disponible en las ruedas y facilitan el arranque o la aceleración, mientras que las marchas largas reducen el régimen del motor durante la circulación a mayor velocidad. La marcha atrás invierte el sentido de giro de la salida.

Después de atravesar la relación seleccionada, el movimiento llega a la reducción final y al diferencial. La reducción final vuelve a disminuir la velocidad de giro y aumenta el torque antes de enviarlo hacia los semiejes. El diferencial divide el movimiento entre las ruedas motrices y permite que una pueda girar más rápido que la otra durante una curva.

Estas funciones se desarrollan dentro de una carcasa compartida o de varias secciones rígidamente unidas que forman una sola unidad de montaje. Por esta razón, el transeje puede retirarse del vehículo como un conjunto completo, aunque internamente contenga zonas y mecanismos claramente diferenciados.

Diferencia con una transmisión convencional

Una transmisión convencional puede estar instalada de manera independiente respecto del diferencial. Esta disposición es frecuente en vehículos de motor delantero y propulsión trasera. La caja de cambios se conecta al motor, mientras un árbol de transmisión lleva el movimiento hasta un diferencial situado en el eje trasero.

En un transeje, la salida de la caja de cambios se comunica directamente con la reducción final y el diferencial dentro del mismo conjunto. No se necesita un árbol longitudinal para enlazar una transmisión delantera con un diferencial ubicado en otro eje, al menos en la configuración básica de dos ruedas motrices.

Esto no significa que todo vehículo con transeje carezca de árbol de transmisión. Algunos automóviles con tracción integral poseen un transeje delantero que también incorpora una salida hacia el eje trasero. Otros diseños de motor delantero y propulsión trasera utilizan un árbol que conecta el motor con un transeje instalado en la parte posterior del vehículo.

La diferencia esencial, por tanto, no depende de dónde se encuentre el motor, sino de si la caja de cambios y el diferencial principal están integrados en la misma unidad.

Componentes

Un transeje contiene numerosos componentes que varían según su tecnología. En una unidad manual suelen encontrarse el eje de entrada, los ejes de engranajes, los sincronizadores, las horquillas de selección, el mecanismo de marcha atrás, la corona de reducción final y el diferencial.

El eje de entrada recibe el movimiento del motor a través del embrague. Los engranajes proporcionan las distintas relaciones y los sincronizadores igualan las velocidades antes de acoplar una marcha. El torque seleccionado se transmite luego hacia el engranaje de reducción final.

El diferencial suele contener una carcasa, engranajes laterales y satélites. Los engranajes laterales se conectan a los semiejes, mientras los satélites permiten la diferencia de velocidad entre las ruedas. Los semiejes salen desde ambos lados del transeje y se conectan con las ruedas mediante juntas homocinéticas.

Un transeje automático convencional puede incorporar convertidor de torque, bomba hidráulica, trenes planetarios, embragues multidisco, frenos internos, cuerpo de válvulas, solenoides y una unidad electrónica de control. La reducción final y el diferencial permanecen integrados en la misma carcasa general.

En una transmisión de doble embrague se utilizan dos embragues y dos líneas de engranajes para preparar marchas alternas. En una CVT pueden encontrarse poleas variables y una correa o cadena metálica, aunque existen otras arquitecturas. Los transejes híbridos pueden integrar motores-generadores y conjuntos planetarios para combinar energía mecánica y eléctrica.

Transeje manual

El transeje manual funciona de forma semejante a una caja manual convencional, pero incorpora la reducción final y el diferencial. El conductor desacopla temporalmente el motor mediante el embrague y selecciona una relación con la palanca de cambios.

Los sincronizadores ajustan las velocidades relativas de los componentes antes de bloquear el engranaje seleccionado al eje correspondiente. Una vez acoplada la marcha, el torque atraviesa el par de engranajes, llega a la reducción final y se distribuye entre los semiejes.

En muchos automóviles de tracción delantera, el motor se instala transversalmente. El eje de entrada del transeje queda aproximadamente paralelo al eje delantero, lo que permite una transferencia compacta hacia el diferencial sin cambiar el movimiento a través de un largo árbol longitudinal.

Esta arquitectura reduce la cantidad de componentes separados, pero concentra múltiples cargas dentro de una carcasa relativamente pequeña. Los rodamientos, engranajes, sincronizadores y diferencial dependen de una lubricación correcta y de una alineación precisa.

Transeje automático

El transeje automático cambia las relaciones sin que el conductor tenga que accionar manualmente un embrague. En una unidad automática hidráulica, el convertidor de torque conecta el motor con la transmisión y permite mantener el vehículo detenido con una marcha seleccionada.

Los trenes planetarios crean diferentes relaciones según qué elementos sean impulsados, retenidos o conectados entre sí. Los embragues y frenos multidisco ejecutan estas combinaciones mediante presión hidráulica regulada electrónicamente.

La salida de los trenes de engranajes transmite el movimiento hacia la reducción final y el diferencial integrados. Aunque comercialmente se utilice con frecuencia la expresión “transmisión automática”, técnicamente muchas unidades instaladas en vehículos de tracción delantera son transejes automáticos.

La carcasa debe alojar los mecanismos de cambio, los circuitos hidráulicos, la lubricación, la reducción final y el diferencial. Esto hace que el diagnóstico de una falla requiera determinar qué sección del conjunto origina el problema.

Transeje CVT

Un transeje CVT utiliza una transmisión continuamente variable integrada con el diferencial. En una CVT de poleas, dos conjuntos de diámetro variable se conectan mediante una correa o cadena metálica. Al modificar el diámetro efectivo de las poleas, la unidad cambia progresivamente la relación de transmisión.

Después de atravesar el sistema variable, el movimiento llega a la reducción final y al diferencial. El principio del transeje continúa siendo el mismo, aunque no existan marchas fijas convencionales.

Las CVT modernas dependen de presión hidráulica precisa, sensores de velocidad, actuadores y control electrónico. El fluido no solo lubrica, sino que también permite aplicar la presión necesaria sobre las poleas y otros componentes. Utilizar un fluido incorrecto puede afectar la fricción, el control hidráulico y la durabilidad.

Doble embrague

El transeje de doble embrague contiene dos conjuntos parciales de engranajes. Un embrague suele controlar las marchas impares y el otro las pares. Mientras una relación está transmitiendo torque, la siguiente puede quedar preseleccionada.

Durante el cambio, una unidad electrónica reduce el acoplamiento de un embrague y aumenta el del otro. Esta operación permite transiciones rápidas y una conexión mecánica directa con el motor.

El diferencial y la reducción final permanecen integrados en el conjunto. Dependiendo del diseño, los embragues pueden funcionar en seco o sumergidos en aceite. Las unidades húmedas toleran mejor ciertas cargas térmicas, pero requieren circuitos de lubricación y refrigeración más complejos.

Aplicación en tracción delantera

La aplicación más conocida del transeje se encuentra en los automóviles con motor delantero transversal y tracción delantera. Esta disposición concentra el sistema propulsor cerca del eje delantero.

El diseño libera espacio en el túnel central, reduce la necesidad de elementos longitudinales y facilita la fabricación de habitáculos compactos. También permite que una gran parte del peso del tren motriz se ubique sobre las ruedas motrices, lo que puede mejorar la tracción en superficies de baja adherencia.

Los semiejes salen directamente desde ambos lados del diferencial. Como el motor y el transeje no siempre están centrados exactamente respecto del vehículo, los semiejes pueden tener longitudes diferentes. Algunos diseños utilizan un eje intermedio para reducir esa diferencia y mejorar la geometría del sistema.

Una diferencia considerable entre semiejes, combinada con la flexibilidad de soportes y juntas, puede contribuir a reacciones de dirección durante aceleraciones intensas, fenómeno conocido como torque steer. Los fabricantes reducen este efecto mediante geometría de suspensión, ejes intermedios, soportes y control electrónico.

Aplicación en propulsión trasera

Algunos vehículos de propulsión trasera instalan el motor en la parte delantera y el transeje junto al eje posterior. En esta arquitectura, un árbol de transmisión conecta el motor con el conjunto trasero.

La ventaja principal es una distribución de masa más equilibrada entre los ejes. Al trasladar la caja de cambios hacia atrás, se reduce la concentración de peso en la zona del motor. Esta configuración ha sido utilizada en automóviles deportivos y de altas prestaciones.

También existen vehículos de motor central o trasero que colocan el transeje directamente junto al motor. En estos casos, la unidad transmite el torque hacia las ruedas posteriores y mantiene una disposición compacta.

Por tanto, aunque el transeje se asocia principalmente con la tracción delantera, no es exclusivo de ella. Su definición depende de la integración entre transmisión y diferencial.

Transejes híbridos

Los vehículos híbridos pueden utilizar un transeje híbrido que combina engranajes, motores-generadores, reducción final y diferencial. Algunas unidades emplean un conjunto planetario para dividir y combinar potencia entre el motor de combustión y las máquinas eléctricas.

En estos sistemas, la variación de la relación efectiva puede lograrse controlando la velocidad de los motores-generadores, sin utilizar necesariamente una caja automática tradicional con varios cambios físicos. Por esta razón, algunos fabricantes denominan al sistema eCVT, aunque su funcionamiento interno puede ser diferente al de una CVT de correa y poleas.

El transeje híbrido puede encargarse del arranque del motor térmico, la propulsión eléctrica, la generación de energía, la recuperación durante el frenado y la combinación de torque. Su control depende de electrónica de potencia y software, además de los componentes mecánicos.

La integración reduce el número de conexiones externas, pero exige procedimientos de diagnóstico especializados y precauciones frente a los circuitos de alta tensión.

Vehículos eléctricos

Un automóvil eléctrico puede utilizar un transeje eléctrico formado por un motor, una reducción de engranajes y un diferencial. Como el motor eléctrico entrega torque desde muy bajas revoluciones y funciona en un rango amplio de velocidad, muchos diseños no necesitan varias marchas.

El movimiento del rotor atraviesa una reducción fija antes de llegar al diferencial. Todo el conjunto puede denominarse unidad motriz eléctrica, módulo de eje eléctrico o e-axle cuando además integra electrónica de potencia y otros componentes.

No todos los vehículos eléctricos necesitan un diferencial mecánico convencional. Cuando cada rueda posee su propio motor, la velocidad y el torque pueden controlarse individualmente. Sin embargo, los diseños con un solo motor por eje suelen utilizar una reducción y un diferencial integrados.

Ventajas

La principal ventaja del transeje es la compactación del tren motriz. Al compartir carcasa, soportes y rutas de lubricación, la transmisión y el diferencial ocupan menos espacio que dos conjuntos completamente separados.

La reducción de piezas externas puede disminuir masa, simplificar el montaje y reducir la cantidad de conexiones. En vehículos de tracción delantera también se elimina el largo árbol de transmisión utilizado por una arquitectura tradicional de propulsión trasera.

La integración facilita el empaquetado del motor transversal y deja más espacio para el habitáculo. Esto resulta especialmente importante en automóviles pequeños, donde cada centímetro disponible influye en la distribución interior.

En determinadas configuraciones, el conjunto también puede reducir pérdidas mecánicas al acortar la trayectoria del torque. No obstante, la eficiencia real depende del tipo de transmisión, la lubricación, los engranajes y la calibración.

Limitaciones

La integración también presenta desventajas. Una avería interna puede exigir desmontar todo el conjunto, aunque el problema afecte únicamente al diferencial o a una sección específica de la transmisión.

La carcasa compacta dificulta el acceso a ciertos componentes y concentra calor. Los talleres necesitan procedimientos, herramientas y datos técnicos adecuados para separar, medir y volver a ajustar el conjunto.

El fluido puede lubricar componentes con exigencias distintas. En algunos transejes, los engranajes de la transmisión y el diferencial comparten lubricante; en otros existen circuitos o cámaras separadas. No debe suponerse que todas las unidades utilizan un único fluido ni que cualquier aceite de engranajes es compatible.

La gran cantidad de variantes también puede generar confusión al solicitar repuestos. Dos vehículos visualmente similares pueden utilizar transejes con relaciones finales, sensores, embragues, diferenciales o calibraciones diferentes.

Lubricación y mantenimiento

El mantenimiento depende del tipo de transeje. Una unidad manual puede utilizar aceite de engranajes o un fluido específico de menor viscosidad para favorecer el funcionamiento de los sincronizadores. Un automático requiere un ATF con propiedades concretas de fricción, viscosidad y estabilidad térmica. Una CVT utiliza un fluido especialmente diseñado para su mecanismo.

El diferencial integrado puede compartir el lubricante de la transmisión o utilizar un compartimento independiente. La única referencia segura es la documentación técnica del fabricante para el modelo y la versión exactos.

Un nivel bajo de fluido puede causar desgaste de rodamientos, engranajes, sincronizadores, embragues o reducción final. Las fugas suelen aparecer en retenes de semiejes, uniones de carcasa, tapones, líneas de refrigeración o sellos del eje de entrada.

El color del fluido por sí solo no siempre permite determinar su estado. Deben considerarse olor, presencia de partículas, kilometraje, temperatura de servicio y comportamiento de la transmisión. Los intervalos de cambio varían y pueden reducirse cuando el vehículo trabaja con remolque, alta temperatura, tránsito severo o uso deportivo.

Problemas y síntomas de falla

Un transeje puede presentar síntomas procedentes tanto de la sección de cambios como del diferencial. Los zumbidos o aullidos que aumentan con la velocidad del vehículo pueden relacionarse con rodamientos, reducción final o engranajes del diferencial.

Los ruidos que cambian al seleccionar una marcha específica pueden indicar desgaste en un engranaje o rodamiento de la transmisión. Si el sonido aparece durante las curvas, deben inspeccionarse el diferencial, los semiejes, las juntas homocinéticas y los rodamientos de rueda.

La dificultad para seleccionar marchas en una unidad manual puede deberse a sincronizadores desgastados, problemas del embrague, varillaje desajustado o lubricante incorrecto. Los saltos de marcha pueden relacionarse con desgaste de dientes de acoplamiento, horquillas o soportes.

En un transeje automático, los tirones, patinamiento, retraso al seleccionar avance o retroceso y cambios irregulares pueden proceder de presión hidráulica insuficiente, solenoides, cuerpo de válvulas, embragues internos o control electrónico.

Las fugas en los retenes de salida pueden reducir progresivamente el nivel de lubricante. Si no se detectan, pueden producir daños extensos tanto en la transmisión como en el diferencial, ya que ambos pueden depender del mismo fluido.

Las vibraciones durante la aceleración no siempre indican una falla interna del transeje. También pueden originarse en juntas homocinéticas, semiejes deformados, soportes del motor o neumáticos. El diagnóstico debe evitar reemplazar la unidad completa sin localizar primero el origen.

Diagnóstico

El diagnóstico comienza con una prueba de conducción y una inspección del fluido. Debe determinarse si el síntoma depende de la velocidad del motor, de la velocidad del vehículo, de la relación seleccionada, de la carga o del ángulo de giro.

Los códigos de avería y los datos en vivo son esenciales en unidades automáticas, CVT, DCT, híbridas y eléctricas. La unidad de control puede registrar diferencias de velocidad, presión insuficiente, temperatura excesiva o funcionamiento incorrecto de actuadores.

La presencia de partículas metálicas en el lubricante puede indicar desgaste, pero debe interpretarse según el diseño y el kilometraje. Un imán puede retener una pequeña cantidad de material fino en condiciones normales, mientras fragmentos grandes o partículas brillantes requieren una inspección más profunda.

En transmisiones manuales también se debe verificar el desembrague completo antes de atribuir una dificultad de selección al transeje. En automáticas es necesario comprobar nivel y temperatura mediante el procedimiento establecido, ya que algunas unidades no poseen una varilla convencional.

El transeje responde directamente a la pregunta de qué subsistema del tren motriz agrupa transmisión y diferencial en una sola carcasa. Esta integración, hoy habitual en numerosos vehículos, permite convertir y distribuir el torque dentro de un conjunto compacto. Su funcionamiento combina las tareas de una caja de cambios, una reducción final y un diferencial, por lo que comprenderlo exige observar la unidad como un sistema completo y no como una simple transmisión con otro nombre.
