El sistema de arranque es el conjunto de componentes eléctricos, electrónicos y mecánicos encargado de proporcionar el movimiento inicial que necesita un motor de combustión interna para comenzar a funcionar por sus propios medios. Durante esta fase, un motor eléctrico transforma la energía almacenada en la batería en par mecánico y hace girar el cigüeñal hasta que los procesos de admisión, compresión, combustión y escape pueden mantenerse de manera autónoma.

Un motor de combustión detenido no puede iniciar espontáneamente su ciclo de funcionamiento. Antes de producir potencia útil necesita alcanzar una velocidad mínima de giro que permita aspirar aire, comprimir la mezcla o la carga de aire, generar las señales de sincronización y ejecutar correctamente la inyección y el encendido. En los motores diésel, además, la velocidad de arranque debe permitir que la compresión eleve suficientemente la temperatura del aire para favorecer la inflamación del combustible inyectado.

Aunque suele asociarse únicamente con el motor de arranque, el sistema completo incluye la batería, los cables de alta corriente, las conexiones a masa, el interruptor de encendido o botón de arranque, los relés, los dispositivos de seguridad, el solenoide, el mecanismo de acoplamiento, la corona del volante y, en vehículos modernos, diversas unidades electrónicas de control.

El sistema de arranque no debe confundirse con el sistema de encendido. El primero hace girar mecánicamente el motor, mientras que el segundo produce y distribuye la chispa en los motores de gasolina. Un vehículo puede presentar un motor de arranque que gira correctamente sin que el motor térmico llegue a encender, debido a una falla de combustible, chispa, compresión, sincronización o gestión electrónica.

Función

La función principal del sistema es vencer las resistencias que se oponen al movimiento inicial del motor. Estas resistencias incluyen la compresión dentro de los cilindros, la fricción de los cojinetes, pistones y componentes del tren de válvulas, la viscosidad del aceite y la carga de determinados accesorios.

El esfuerzo requerido varía según la cilindrada, la relación de compresión, la temperatura ambiental, la viscosidad del lubricante y el estado mecánico del motor. Un aceite excesivamente viscoso en condiciones frías aumenta la resistencia al giro y puede hacer que un sistema aparentemente funcional mueva el cigüeñal con demasiada lentitud.

Durante el arranque, el consumo eléctrico es considerablemente mayor que el de la mayoría de los accesorios del vehículo. El motor de arranque puede demandar corrientes de varios cientos de amperios durante un periodo breve. Por esta razón, utiliza conductores de gran sección, conexiones robustas y un circuito de potencia separado del circuito de mando.

El diseño está preparado para trabajar durante intervalos cortos. Mantenerlo activado por demasiado tiempo puede generar sobrecalentamiento en el inducido, los devanados, las escobillas, el conmutador, los contactos del solenoide y los cables eléctricos.

Componentes

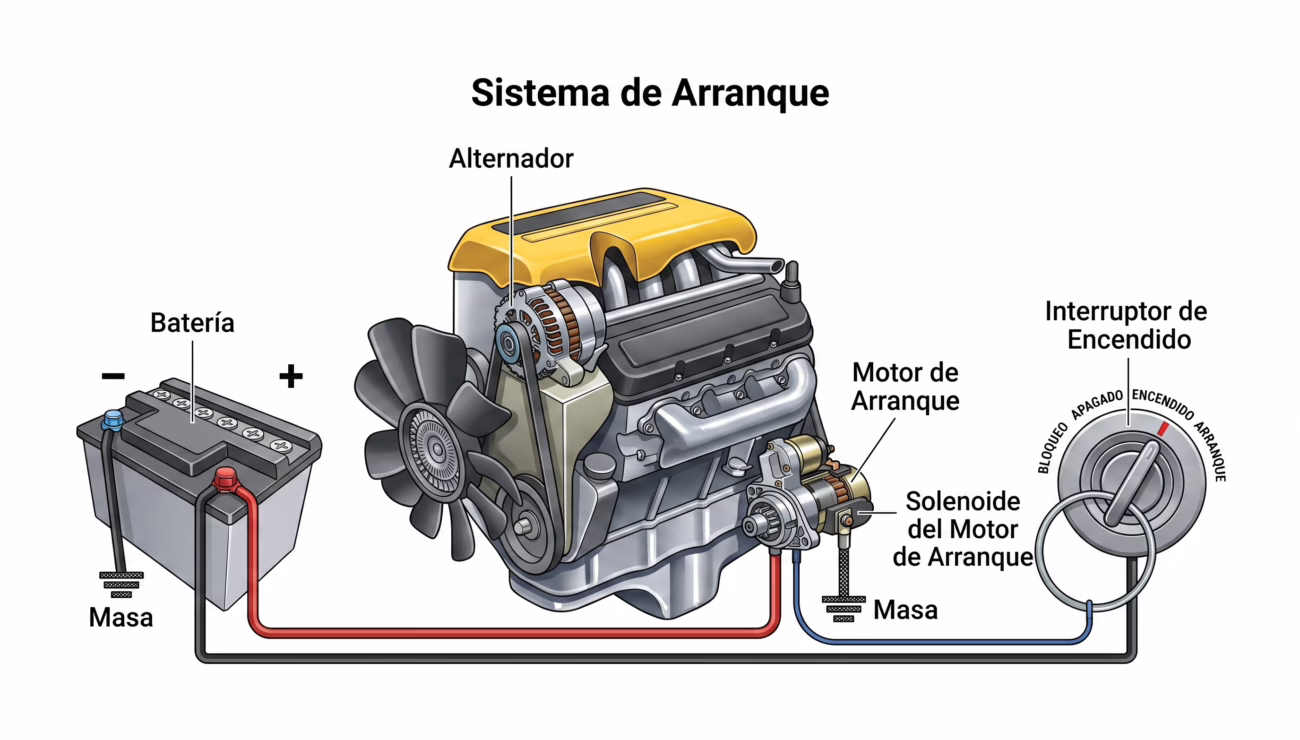

La batería es la fuente de energía durante el arranque. En la mayoría de los automóviles convencionales proporciona una tensión nominal de 12 voltios, mientras que algunos vehículos pesados utilizan sistemas de 24 voltios. Su capacidad para iniciar el motor depende no solo del voltaje en reposo, sino también de su capacidad para suministrar una corriente elevada sin que la tensión caiga excesivamente.

Los cables de batería transportan la corriente entre la batería y el motor de arranque. El cable positivo conecta la batería con el terminal principal del solenoide, mientras que el circuito negativo se completa mediante cables y correas de masa entre la batería, la carrocería, el chasis y el bloque del motor. Una conexión aparentemente firme puede presentar resistencia eléctrica debido a corrosión, oxidación, suciedad o daño interno del conductor.

El interruptor de encendido o el botón de arranque transmite la solicitud del conductor. En vehículos antiguos, el interruptor enviaba directamente corriente al relé o al terminal de mando del solenoide. En automóviles modernos, la solicitud es procesada por módulos electrónicos que verifican distintas condiciones antes de autorizar el accionamiento.

El relé de arranque permite controlar una carga relativamente alta mediante una señal de baja corriente. Al energizarse, sus contactos cierran el circuito de mando del solenoide. Algunos diseños integran esta función dentro de una caja electrónica, un módulo de distribución de energía o la propia unidad de control del vehículo.

El solenoide, también llamado interruptor magnético, cumple normalmente dos funciones. Primero desplaza el mecanismo que engrana el piñón con la corona del volante. Después cierra unos contactos de potencia capaces de alimentar el motor eléctrico de arranque.

El motor de arranque es un motor eléctrico de corriente continua diseñado para producir un elevado par inicial. Sus elementos principales incluyen la carcasa, el estator, el inducido o armadura, el eje, el conmutador, las escobillas y los cojinetes o bujes. Según el diseño, el campo magnético puede ser producido por devanados o por imanes permanentes.

El piñón de arranque es un engranaje pequeño que transmite el movimiento hacia la corona dentada del motor. En vehículos con transmisión manual, la corona suele estar instalada en el volante de inercia. En transmisiones automáticas se encuentra normalmente en la placa flexible o flexplate.

El mecanismo incluye una rueda libre o embrague unidireccional. Este componente permite transmitir el par del motor de arranque hacia el cigüeñal, pero evita que el motor térmico, después de encender, haga girar el motor eléctrico a una velocidad excesiva. Sin esta protección, el arranque podría sufrir daños graves en pocos segundos.

Secuencia de operación

Cuando el conductor gira la llave o presiona el botón, el vehículo recibe una solicitud de arranque. Antes de alimentar el motor eléctrico, el sistema puede comprobar la posición de la transmisión, el estado del pedal de embrague o freno, la autorización del inmovilizador, el reconocimiento de la llave y otras condiciones de seguridad.

En un vehículo automático, el interruptor de posición de la transmisión debe indicar normalmente P o N. En uno manual, un interruptor puede exigir que el pedal de embrague esté presionado. Estas medidas evitan que el vehículo se desplace inesperadamente al comenzar a girar el motor.

Una vez autorizada la operación, el relé alimenta los devanados del solenoide. El campo magnético atrae un émbolo interno que mueve una horquilla o palanca. La palanca desplaza el piñón hasta engranarlo con la corona del volante.

Cuando el acoplamiento alcanza la posición correspondiente, el solenoide cierra sus contactos principales. La corriente de la batería fluye hacia el motor eléctrico, el inducido comienza a girar y el piñón transmite ese movimiento al volante y al cigüeñal.

Mientras el cigüeñal gira, los sensores de posición del cigüeñal y del árbol de levas permiten que la unidad de control determine la sincronización. Si las condiciones son correctas, se habilita la inyección de combustible y, en motores de gasolina, la generación de chispa. En motores diésel también pueden intervenir las bujías de precalentamiento antes o durante la puesta en marcha.

Cuando el motor comienza a funcionar por combustión, su velocidad supera la del motor de arranque. La rueda libre evita que esta diferencia de velocidad se transmita directamente al inducido. Al liberar la llave o cuando la unidad electrónica detecta que el motor ya encendió, se interrumpe la corriente del solenoide y un resorte retira el piñón de la corona.

Tipos de motor de arranque

El arranque de accionamiento directo transmite el giro del inducido al piñón sin una reducción intermedia significativa. Es una construcción relativamente sencilla, pero suele requerir un motor eléctrico de mayor tamaño para producir el par necesario.

El arranque con reducción de engranajes incorpora un conjunto reductor entre el motor eléctrico y el piñón. Esto permite que el inducido gire a mayor velocidad mientras el piñón entrega un par elevado. El resultado puede ser una unidad más compacta y ligera con buen desempeño.

En algunos diseños se utilizan trenes de engranajes planetarios. Estos mecanismos distribuyen la carga y permiten obtener una relación de reducción considerable dentro de una carcasa pequeña. Su aplicación es común en automóviles modernos.

Los vehículos equipados con sistema automático de parada y arranque someten al motor de arranque a un número de ciclos mucho mayor que un automóvil convencional. Por ello, pueden emplear escobillas, cojinetes, engranajes y solenoides reforzados, además de estrategias electrónicas específicas.

Algunos sistemas utilizan solenoides dobles capaces de controlar por separado el giro del motor eléctrico y el desplazamiento del piñón. Esta configuración puede permitir un reinicio rápido incluso cuando el motor térmico todavía está desacelerando.

En vehículos microhíbridos, híbridos suaves o híbridos completos, la función puede ser realizada por un motor-generador conectado mediante correa o integrado en la transmisión. Este dispositivo puede arrancar el motor térmico, recuperar energía durante la desaceleración y proporcionar asistencia de par.

Los automóviles completamente eléctricos no necesitan un motor de arranque convencional, porque su propulsor eléctrico puede generar par desde velocidad cero y no depende de ciclos de combustión.

Control electrónico

En los vehículos actuales, el conductor no siempre controla directamente la duración del arranque. Al presionar brevemente el botón, una unidad electrónica puede mantener el sistema activado hasta que el motor encienda o hasta alcanzar un límite de tiempo establecido.

La autorización puede depender del inmovilizador, del módulo de carrocería, de la unidad de control del motor, del sensor del pedal de freno, del interruptor de embrague y del selector de transmisión. Un problema de comunicación entre módulos puede impedir el accionamiento aunque la batería y el motor eléctrico estén en buen estado.

La gestión electrónica también puede interrumpir el arranque si detecta una condición peligrosa, una tensión demasiado baja o una velocidad del motor que indica que la combustión ya comenzó. En ciertos sistemas existe protección contra el accionamiento prolongado o contra la activación accidental con el motor funcionando.

Fallas y síntomas

Cuando al accionar la llave no se escucha ningún sonido, la causa puede encontrarse en una batería descargada, un borne desconectado, un fusible, un relé, el interruptor de encendido, el sensor de posición de la transmisión, el interruptor del embrague, el inmovilizador o el circuito de mando. La ausencia total de respuesta no demuestra por sí sola que el motor de arranque esté averiado.

Un clic único sin giro suele indicar que el solenoide intenta actuar, pero la corriente disponible no es suficiente o los contactos principales no consiguen alimentar el motor eléctrico. También puede existir un inducido bloqueado, escobillas desgastadas, una conexión con alta resistencia o un motor térmico trabado.

Una sucesión rápida de clics suele relacionarse con una caída intensa de tensión. El solenoide se activa, la tensión disminuye, el campo magnético deja de sostener el émbolo y el circuito se abre. Al recuperarse parcialmente la tensión, el proceso se repite.

Cuando el motor gira con lentitud, deben considerarse la batería, los cables, las masas, la temperatura, el aceite, el consumo de corriente y el estado mecánico del motor. Sustituir directamente el motor de arranque sin medir el circuito puede dejar la falla sin resolver.

Si el motor eléctrico gira libremente pero el cigüeñal no se mueve, puede existir un piñón que no engrana, una rueda libre defectuosa o dientes dañados en la corona del volante. El sonido suele ser más agudo que el de un arranque normal.

Un ruido metálico de raspado puede producirse cuando el piñón y la corona no engranan correctamente. La causa puede ser desgaste de dientes, montaje incorrecto, fijaciones flojas, un componente incompatible o una falla del mecanismo de desplazamiento.

Cuando el ruido continúa después de que el motor enciende, el piñón puede permanecer engranado. Esto puede deberse a un solenoide trabado, un mecanismo contaminado, una falla de retorno o un interruptor de encendido que no abandona la posición de arranque. La operación prolongada en estas condiciones puede destruir el piñón, la corona y el propio motor eléctrico.

El funcionamiento intermitente puede originarse en escobillas gastadas, segmentos dañados del conmutador, conexiones flojas, relés defectuosos o fallas sensibles a la temperatura. En algunos casos, el componente funciona en frío y deja de responder cuando se calienta.

Diagnóstico

El diagnóstico debe comenzar por definir el síntoma. No es lo mismo que el motor no gire, que gire lentamente, que el arranque se escuche sin mover el cigüeñal o que el motor gire normalmente pero no encienda.

La primera comprobación corresponde a la batería. Deben revisarse su estado de carga, capacidad bajo carga, bornes, carcasa y conexiones. Una medición de voltaje en reposo no siempre es suficiente, porque una batería puede mostrar una tensión aparentemente correcta y fallar al entregar una corriente elevada.

Después se inspeccionan los cables positivos y las conexiones a masa. La prueba de caída de tensión durante el arranque es especialmente útil para detectar resistencias que no resultan visibles. La medición debe realizarse mientras el circuito transporta corriente, comparando cada tramo con las especificaciones del fabricante.

También debe comprobarse si el terminal de mando del solenoide recibe la señal correspondiente. Si no existe señal, la búsqueda debe continuar en el circuito de control, relés, interruptores, módulos, inmovilizador y cableado. Si la señal y la alimentación principal son correctas, pero el componente no funciona, aumenta la probabilidad de una falla interna.

La medición del consumo de corriente ayuda a diferenciar problemas. Una corriente elevada acompañada de giro lento puede indicar fricción interna, un motor térmico difícil de mover o un arranque eléctricamente defectuoso. Una corriente anormalmente baja puede relacionarse con conexiones abiertas, escobillas sin contacto o resistencias internas.

Antes de condenar el sistema debe verificarse que el cigüeñal pueda girar mecánicamente. Un motor agarrotado, un accesorio bloqueado o la presencia de líquido dentro de un cilindro pueden impedir el movimiento y producir síntomas similares a los de un motor de arranque defectuoso.

En vehículos modernos es necesario leer códigos de falla en varios módulos. Un escáner puede revelar problemas de autorización, inmovilizador, posición de transmisión, comunicación, sensor de pedal o lógica de arranque. Los códigos deben interpretarse junto con mediciones eléctricas y no como una indicación automática de reemplazo.

Batería y alternador

La batería y el alternador están estrechamente relacionados con el sistema, pero cumplen funciones distintas. La batería suministra la mayor parte de la energía durante la puesta en marcha, mientras que el alternador repone posteriormente esa energía y alimenta las cargas eléctricas con el motor funcionando.

Una falla de carga puede manifestarse inicialmente como un problema de arranque. Si el alternador no recupera la energía utilizada, la batería se descarga progresivamente y el motor gira cada vez más despacio. Por eso, después de encontrar una batería descargada debe verificarse también el sistema de carga y la existencia de consumos eléctricos anormales con el vehículo apagado.

El alternador no suele ser el encargado directo de hacer girar el motor en un automóvil convencional. La afirmación de que el vehículo “arranca con el alternador” solo puede ser válida en arquitecturas que utilizan un motor-generador específicamente diseñado para cumplir ambas funciones.

Mantenimiento

El sistema no posee un intervalo de mantenimiento universal, pero su confiabilidad depende del estado de la batería, los bornes y las conexiones. La corrosión debe eliminarse adecuadamente y las fijaciones deben mantenerse firmes sin deformar los terminales.

Las correas de masa entre el motor y la carrocería requieren especial atención. El motor está montado normalmente sobre soportes de material aislante, por lo que una masa defectuosa puede obligar a la corriente a buscar caminos no previstos a través de cables, rodamientos u otros componentes.

El motor de arranque debe permanecer firmemente sujeto. Sus pernos no solo conservan la alineación del piñón, sino que en algunos diseños también contribuyen a establecer una buena conexión eléctrica a masa. Un montaje flojo puede producir ruido, desgaste y caída de tensión.

No se debe mantener el arranque accionado de manera continua durante periodos prolongados. Si el motor no enciende, es preferible respetar los intervalos indicados por el fabricante y diagnosticar la causa. Repetir intentos extensos puede descargar la batería y sobrecalentar el sistema.

Al trabajar en el circuito deben aplicarse procedimientos de seguridad, ya que existe corriente suficiente para provocar arcos, quemaduras, incendio o daños electrónicos. Antes de desmontar el motor de arranque debe desconectarse la batería siguiendo el procedimiento indicado para el vehículo, considerando que algunos modelos requieren conservar memorias, inicializar sistemas o aplicar precauciones especiales.

El sistema de arranque constituye el enlace inicial entre la energía eléctrica almacenada y el funcionamiento mecánico del motor. Aunque su intervención dura solo unos segundos, necesita coordinar componentes sometidos a grandes esfuerzos eléctricos y mecánicos. Comprender la secuencia completa permite evitar diagnósticos basados únicamente en el ruido del motor de arranque y ayuda a distinguir entre una batería debilitada, una conexión resistiva, una falla de control, un mecanismo de engrane deteriorado o un problema interno del motor.
