Culata

Culata

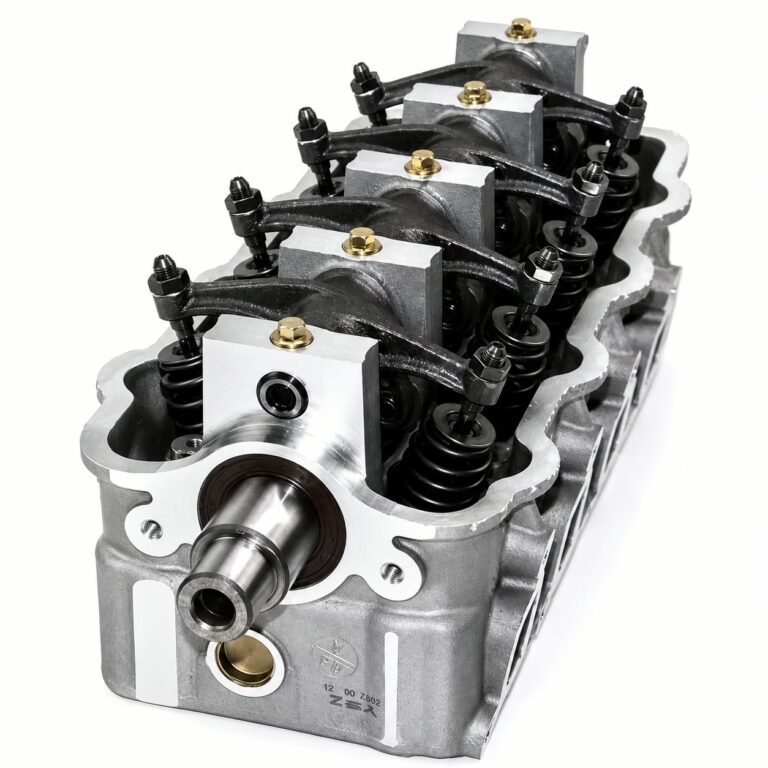

La culata del motor, también llamada cabeza de cilindros, es la estructura que cierra la parte superior de los cilindros de un motor de combustión interna. Junto con el bloque, los pistones y la junta de culata, delimita las cámaras donde se comprime y quema la mezcla de aire y combustible. Sin embargo, su función no se limita a formar una cubierta: constituye una de las piezas más complejas del motor, porque integra conductos de admisión y escape, cámaras de combustión, circuitos de refrigerante y aceite, válvulas, asientos, guías y, en numerosos diseños modernos, uno o dos árboles de levas.

En motores de gasolina, la culata también suele alojar las bujías y, cuando existe inyección directa, los inyectores de combustible. En motores diésel puede contener los inyectores, las bujías de precalentamiento, conductos de retorno de combustible y elementos del sistema de freno motor. Algunos diseños incorporan además el colector de escape dentro de la propia fundición, actuadores de distribución variable, soportes del sistema de inyección y cámaras auxiliares de combustión.

La culata trabaja sometida simultáneamente a presión de combustión, variaciones térmicas, esfuerzos de apriete, vibraciones, fricción y ataques químicos procedentes de los gases, el aceite y el refrigerante. Por ello, su diseño debe encontrar un equilibrio entre rigidez, masa, conductividad térmica, resistencia al desgaste, capacidad de sellado y facilidad de fabricación.

Función estructural

La cara inferior de la culata forma el techo de cada cilindro. Dependiendo del diseño, una parte importante de la cámara de combustión puede estar mecanizada o fundida dentro de ella. La geometría de esta cámara influye en el movimiento del aire, la propagación de la llama, la resistencia a la detonación, la relación de compresión, las emisiones y la eficiencia térmica.

Durante la combustión, la presión intenta separar la culata del bloque. Los pernos o tornillos de culata generan una fuerza de apriete capaz de mantener la unión cerrada y comprimir la junta. La estructura debe distribuir esa carga sin deformarse excesivamente, porque una pérdida de planitud puede permitir el escape de gases o la comunicación entre cilindros, pasos de aceite y conductos de refrigerante.

La pieza también debe conservar la alineación de las válvulas, los asientos y los árboles de levas. Una deformación que parece pequeña puede alterar el apoyo de una válvula, modificar la holgura del tren de distribución o dificultar el giro del árbol de levas. En culatas con levas en cabeza, la rectitud de los alojamientos del árbol resulta tan importante como la planitud de la superficie que se une al bloque.

Cámaras de combustión

La forma de la cámara depende del tipo de motor, del número y disposición de las válvulas, de la posición de la bujía o inyector y de la estrategia de combustión. Entre las configuraciones históricas se encuentran las cámaras hemisféricas, en cuña y tipo bañera. En numerosos motores de gasolina multiválvula actuales se utiliza una geometría compacta de techo inclinado, frecuentemente descrita como pent-roof, que permite colocar las válvulas con cierta inclinación y situar la bujía cerca del centro.

Una cámara compacta reduce la distancia que debe recorrer el frente de llama. La posición aproximadamente central de la bujía puede favorecer una combustión más uniforme y disminuir la tendencia a que la mezcla remota alcance condiciones de autoencendido antes de ser consumida por la llama principal.

Las superficies planas próximas al pistón pueden formar zonas de squish o aplastamiento. Cuando el pistón se acerca al punto muerto superior, estas regiones desplazan la mezcla hacia la parte central de la cámara, generando turbulencia. Este movimiento puede mejorar la velocidad de combustión, aunque su diseño exige controlar cuidadosamente la separación entre el pistón y la culata.

En muchos motores diésel de inyección directa, la cámara principal está formada en gran medida por una cavidad mecanizada o fundida en la corona del pistón. La cara de la culata puede ser relativamente plana y alojar válvulas e inyector. Los conductos de admisión se diseñan para generar swirl, es decir, una rotación organizada del aire dentro del cilindro, que contribuye a mezclarlo con el combustible pulverizado.

Los motores diésel de inyección indirecta empleaban cámaras auxiliares o precámaras ubicadas en la culata. Estas se comunicaban con el cilindro mediante pasos estrechos y podían incorporar insertos resistentes al calor. Aunque esta arquitectura perdió presencia en automóviles modernos, sigue siendo relevante para comprender culatas antiguas y ciertos motores industriales.

Materiales

Las culatas automotrices se fabrican principalmente con aleaciones de aluminio o hierro fundido. La elección depende de la aplicación, la carga térmica, el peso admisible, el costo, la arquitectura y el proceso productivo.

Las aleaciones de aluminio con silicio son ampliamente utilizadas porque combinan baja densidad, buena colabilidad y elevada conductividad térmica. El silicio mejora el comportamiento durante la fundición, limita la contracción y contribuye a las propiedades de desgaste. La rápida transferencia de calor ayuda a controlar la temperatura de la cámara, las válvulas y los asientos.

La menor rigidez del aluminio frente al hierro obliga a diseñar nervaduras, apoyos y espesores que controlen la deformación. También deben considerarse sus mayores cambios dimensionales con la temperatura. Por esta razón, las tolerancias en guías, asientos, árboles de levas y superficies de sellado se calculan teniendo en cuenta la dilatación térmica.

El hierro fundido gris posee buena rigidez, capacidad de amortiguación y resistencia al desgaste. Tradicionalmente fue común en motores de gasolina y continúa utilizándose en determinados motores diésel, industriales y de servicio pesado. Su mayor densidad aumenta la masa, mientras que su conductividad térmica suele ser inferior a la del aluminio.

También existen culatas fabricadas con aleaciones especiales de hierro y materiales desarrollados para soportar altas presiones y ciclos térmicos severos. La investigación sobre fatiga termomecánica demuestra que las propiedades del material, las tensiones residuales y las zonas restringidas por insertos o geometrías complejas influyen directamente en la aparición de grietas.

Fabricación

El desarrollo comienza mediante diseño asistido por computadora. Los ingenieros definen la cámara, la posición de válvulas e inyectores, los conductos, los apoyos de los árboles, el espesor de las paredes y la trayectoria del refrigerante. Los modelos se analizan para estimar flujo de gases, transferencia de calor, deformación, tensiones y durabilidad.

La fundición debe producir formas internas que no pueden obtenerse mediante mecanizado convencional. Para ello se utilizan núcleos o machos que forman los conductos de admisión, escape, refrigeración y aceite. Estos núcleos se colocan dentro del molde antes de introducir el metal líquido y se retiran después de la solidificación.

Según el material y el volumen de producción, pueden emplearse fundición en arena, molde permanente por gravedad, fundición a baja presión u otras variantes. En componentes de aluminio, el control del llenado y la solidificación es esencial para reducir porosidad, inclusiones y contracciones internas.

Después de la colada, la pieza se enfría, se desmoldea y se eliminan los núcleos. Los canales utilizados para alimentar el molde se cortan y la fundición se limpia mediante procesos mecánicos. Algunas aleaciones reciben tratamientos térmicos de solución y envejecimiento para modificar su resistencia, dureza y estabilidad dimensional.

Antes del mecanizado final se pueden aplicar inspecciones mediante radiografía, tomografía industrial, ultrasonido, pruebas de estanqueidad u otros métodos. La finalidad es detectar cavidades internas, fisuras, desplazamiento de núcleos o espesores insuficientes.

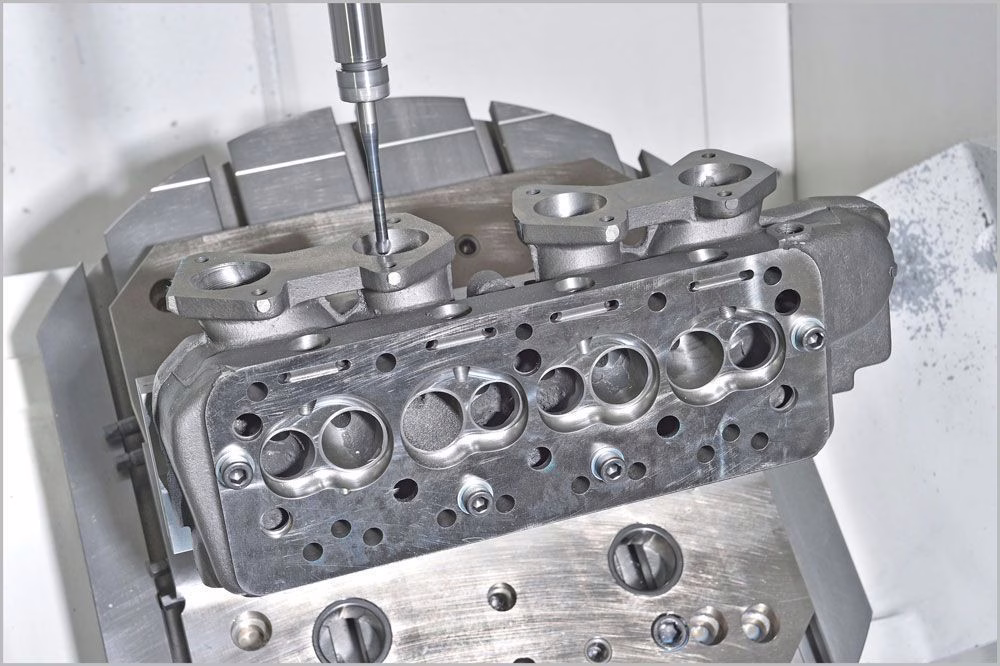

Mecanizado

La fundición proporciona la forma general, pero las superficies funcionales necesitan tolerancias mucho más estrechas. El mecanizado CNC produce la cara de unión con el bloque, los alojamientos de válvulas y guías, los apoyos de los árboles de levas, las roscas, los orificios de los pernos y las superficies donde se montan colectores y tapas.

La cara inferior debe alcanzar una planitud y un acabado compatibles con la junta utilizada. Una junta metálica multicapa requiere características superficiales distintas de una junta compuesta tradicional. Una superficie excesivamente áspera puede impedir el sellado, mientras que una superficie incorrectamente pulida también puede dificultar el funcionamiento de determinados recubrimientos.

Las guías y los asientos deben quedar concéntricos. Si el asiento no comparte el eje de la guía, la válvula puede apoyar solo en una parte de su circunferencia. Esto reduce el sellado y la transferencia de calor, y puede provocar desgaste o quemado.

Los apoyos de los árboles de levas se mecanizan de forma alineada. En algunos motores, el árbol gira directamente sobre alojamientos de aluminio lubricados a presión. Los sombreretes pertenecen a una posición y orientación específicas, pues se mecanizan como parte del conjunto y no deben intercambiarse.

Después del mecanizado se realiza un lavado intensivo para eliminar virutas y abrasivos. Una partícula olvidada en una galería de aceite puede dañar un cojinete de árbol de levas o bloquear un conducto de lubricación poco después de poner el motor en servicio.

Conductos de admisión

Los puertos de admisión conducen el aire desde el colector hasta las válvulas. En motores con inyección indirecta también transportan la mezcla de aire y combustible. Su geometría debe permitir un caudal suficiente sin perder el control del movimiento dentro del cilindro.

Un conducto grande no siempre produce mejores resultados. Si su sección es excesiva para el caudal requerido, la velocidad del aire puede disminuir y perjudicar el llenado a bajas revoluciones. Los diseñadores equilibran área, longitud, curvatura, acabado y dirección para conseguir el comportamiento deseado.

En una culata multiválvula, el aire puede dividirse hacia dos válvulas de admisión. Algunos motores usan conductos con geometrías diferentes o mariposas internas para intensificar el tumble, movimiento rotacional transversal de la carga, o el swirl.

El acabado superficial tampoco debe evaluarse únicamente por su brillo. Los conductos de competición pueden ser modificados para eliminar restricciones o igualar caudales, pero una alteración sin mediciones puede empeorar la distribución del aire, debilitar paredes o alcanzar un conducto de refrigerante.

Conductos de escape

Los puertos de escape reciben gases a temperaturas mucho mayores que los de admisión. Por ello, las zonas alrededor de las válvulas de escape, los asientos y los puertos soportan una carga térmica especialmente intensa.

La culata debe transferir este calor hacia el refrigerante sin permitir temperaturas que degraden los asientos, guías, válvulas o aceite. Los puentes estrechos entre válvulas y entre válvulas e inyectores son regiones propensas a concentrar tensiones térmicas.

Algunas culatas modernas integran parcial o totalmente el colector de escape. Esta arquitectura puede reducir masa y distancia hasta el turbocompresor, además de permitir que el refrigerante absorba parte del calor durante ciertas condiciones. Sin embargo, aumenta la complejidad de la fundición y concentra una elevada carga térmica dentro de la pieza.

Circuito de refrigeración

Los espacios internos por los que circula refrigerante se denominan camisas o galerías de agua. Rodean las cámaras, los puertos y las zonas de los asientos. El flujo debe llegar especialmente a los puntos calientes sin formar bolsas de vapor o regiones estancadas.

La junta de culata no posee necesariamente aberturas del mismo tamaño en todos los pasos. Algunos orificios se restringen deliberadamente para dirigir el caudal a través del bloque y la culata en una secuencia determinada. Agrandar o modificar estas aberturas sin un criterio de ingeniería puede empeorar la distribución del refrigerante.

La corrosión, los depósitos minerales y el uso de refrigerantes inadecuados pueden reducir el área efectiva de los conductos. Cuando la transferencia térmica se deteriora, la pieza puede desarrollar puntos calientes, deformación y fatiga.

Una fuga de gases de combustión hacia el circuito puede presurizarlo de manera anormal, desplazar el refrigerante y producir burbujas en el depósito. Una grieta interna también puede permitir la entrada de refrigerante al cilindro o la mezcla con el aceite.

Lubricación

La culata recibe aceite a presión desde el bloque mediante uno o varios conductos. El lubricante alimenta los apoyos de los árboles de levas, taqués, balancines, seguidores, actuadores hidráulicos y sistemas de distribución variable.

Después de cumplir su función, el aceite retorna al cárter a través de pasos de drenaje. Estos deben mantenerse libres, porque una acumulación excesiva bajo la tapa puede favorecer fugas, inundar los sellos de válvula o interferir con la ventilación del cárter.

Los orificios que alimentan los apoyos del árbol suelen ser pequeños. El lodo, restos de sellador o partículas pueden reducir su caudal y producir rayado, calentamiento o agarrotamiento. En una culata de aluminio, un árbol gripado puede destruir los alojamientos mecanizados y volver antieconómica la reparación.

Distribución OHV y OHC

En un motor OHV, el árbol de levas se encuentra en el bloque. Sus lóbulos mueven taqués, varillas de empuje y balancines montados en la culata. Los balancines cambian la dirección del movimiento y abren las válvulas.

En un motor OHC, el árbol se ubica en la culata. La sigla SOHC indica un árbol en cabeza, mientras que DOHC describe dos. Una culata DOHC suele utilizar un árbol para admisión y otro para escape, aunque la arquitectura exacta puede variar.

Colocar las levas cerca de las válvulas reduce la cantidad y masa de componentes intermedios. Esto facilita controlar la distribución a altas revoluciones, pero exige una culata más compleja, lubricación precisa y un sistema de sincronización que transmita el movimiento desde el cigüeñal.

En un motor de cuatro tiempos, el árbol de levas gira a la mitad de la velocidad del cigüeñal. La correa, cadena o tren de engranajes mantiene la relación y la fase correcta. Un error de sincronización puede impedir el encendido, reducir la potencia o provocar contacto entre pistones y válvulas.

Árbol de levas

El árbol de levas controla el momento, la duración y la elevación de las válvulas. Está formado por un eje con muñones de apoyo y lóbulos de perfil calculado. Cada lóbulo transforma el giro en desplazamiento lineal del seguidor.

El círculo base corresponde a la parte del perfil donde la válvula permanece cerrada. La rampa inicia el movimiento de manera controlada, el flanco incrementa la elevación y la nariz representa la zona de máxima apertura. El perfil debe acelerar y desacelerar el tren sin generar impactos, separación entre piezas ni cargas excesivas.

La elevación real de la válvula puede ser igual a la altura efectiva del lóbulo o multiplicarse mediante la relación del balancín. La duración determina durante cuántos grados del ciclo permanece abierta. El cruce de válvulas ocurre cuando admisión y escape están abiertas simultáneamente alrededor del punto muerto superior entre escape y admisión.

Los árboles pueden fabricarse con hierro fundido de superficie endurecida, acero forjado o mediante construcción ensamblada. Las levas y muñones necesitan una superficie resistente al desgaste, pero el núcleo debe soportar flexión y torsión.

Cuando el árbol gira directamente sobre la culata, el aceite forma una película que separa las superficies. La falta de lubricación, una holgura incorrecta, el uso de tapas intercambiadas o la deformación de la culata pueden impedir su giro libre.

En sistemas OHV, las levas actúan sobre taqués ubicados en el bloque. En sistemas OHC pueden empujar vasos, seguidores de dedo, balancines o rodillos. Motorservice recomienda considerar el árbol y sus elementos deslizantes como un conjunto de desgaste, porque instalar una leva nueva contra seguidores deteriorados puede dañar rápidamente las superficies.

Taqués y seguidores

El taqué, levantaválvula o seguidor recibe el movimiento del lóbulo. Puede tener una superficie plana, convexa o equipada con rodillo. En motores OHC es común el taqué tipo vaso, situado entre la leva y el extremo de la válvula.

Los seguidores con rodillo reducen el deslizamiento y permiten perfiles más agresivos con menor fricción superficial. Sin embargo, incorporan eje y rodamiento, por lo que una falla del rodillo puede dañar rápidamente el lóbulo.

Los taqués hidráulicos utilizan aceite a presión para compensar automáticamente la holgura. Su mecanismo interno mantiene contacto entre las piezas mientras permite acomodar la dilatación. Necesitan aceite limpio y una presión adecuada; el lodo, aire o desgaste pueden producir ruido y pérdida de movimiento.

Un taqué hidráulico no debe interpretarse como un actuador que abre la válvula mediante presión de aceite. La fuerza principal sigue procediendo de la leva. El aceite ajusta el elemento interno y le proporciona rigidez durante la elevación.

Balancines

El balancín es una palanca que transmite el movimiento hacia la válvula. Puede ser estampado, fundido, forjado o mecanizado, y apoyarse sobre un eje, espárrago, pivote esférico o ajustador hidráulico.

Su relación se obtiene comparando las distancias entre el pivote y los puntos de entrada y salida. Una relación superior a uno permite que una elevación relativamente pequeña de la leva produzca un recorrido mayor en la válvula. Esta multiplicación también incrementa las cargas sobre el balancín, el apoyo y el resorte.

Algunos balancines incorporan un rodillo en contacto con la válvula o la leva. Esto reduce el deslizamiento, pero no elimina la necesidad de lubricación ni corrige una geometría defectuosa.

El patrón de contacto sobre la punta de la válvula debe permanecer dentro de una zona adecuada. Si el balancín empuja demasiado hacia un lado, aumenta la carga lateral sobre el vástago y la guía. El desgaste de los apoyos, una altura incorrecta del tren o una reparación mal dimensionada pueden alterar esta geometría.

En motores con seguidores tipo dedo, una pieza relativamente corta se apoya sobre un ajustador hidráulico y transmite la fuerza del árbol a la válvula. Algunos sistemas de desactivación de cilindros utilizan balancines capaces de desacoplarse mediante presión de aceite.

Varillas de empuje

Las varillas de empuje aparecen principalmente en motores OHV. Transmiten el desplazamiento desde los taqués hasta los balancines de la culata. Aunque parecen elementos simples, trabajan bajo compresión y deben soportar altas aceleraciones sin flexionarse excesivamente.

Muchas son tubulares para reducir masa y pueden transportar aceite hacia el tren de balancines. Su longitud influye en la precarga de los taqués hidráulicos y en la geometría del balancín.

Una varilla doblada puede reducir la apertura de la válvula o impedir su cierre correcto. Esto puede ocurrir después de un contacto entre pistón y válvula, una válvula agarrotada, un resorte roto o un error de sincronización.

Válvulas

Las válvulas de admisión y escape controlan la comunicación entre la cámara y los conductos. Cada una posee cabeza, cara de asiento, margen, cuello, vástago, punta y ranuras para los seguros.

La válvula de admisión suele trabajar a menor temperatura porque recibe aire o mezcla relativamente fría. En muchos diseños tiene un diámetro mayor para favorecer el llenado. La válvula de escape soporta gases muy calientes y requiere materiales, tratamientos y refrigeración adecuados.

Las válvulas se fabrican con aceros resistentes al calor, corrosión y fatiga. Algunas combinan materiales distintos en cabeza y vástago mediante soldadura. Las de escape de aplicaciones exigentes pueden ser huecas y contener sodio, que se funde durante el funcionamiento y transporta calor desde la cabeza hacia el vástago.

La cara de la válvula debe apoyar de forma continua sobre el asiento. Este contacto sella la cámara y permite transferir una parte importante del calor. Una válvula que no cierra completamente pierde compresión y queda expuesta a un chorro de gases calientes que puede erosionar su borde.

El espesor del margen es importante para la resistencia térmica. Rectificar una válvula más allá del límite puede dejar una cabeza demasiado fina. Tampoco debe alterarse indiscriminadamente la altura del vástago, porque modifica la holgura, la geometría y la carga del resorte.

Asientos

El asiento de válvula es la superficie contra la que cierra la válvula. En culatas de aluminio suele utilizarse un inserto endurecido montado por interferencia, ya que el aluminio por sí solo no posee la resistencia necesaria para soportar impactos y temperaturas durante toda la vida útil.

Los insertos pueden fabricarse con hierro aleado, acero o materiales sinterizados. Su composición depende de la temperatura, el combustible, la carga y la compatibilidad con la válvula.

El asiento cumple tres funciones simultáneas: sellar la cámara, centrar el contacto y transferir calor desde la válvula hacia la culata. La anchura y posición de la banda de contacto deben encontrarse dentro de especificaciones.

Durante una reparación, los ángulos se mecanizan con piedras, fresas o herramientas especializadas. Los llamados trabajos de tres o más ángulos modifican las transiciones alrededor de la banda principal para mejorar el flujo, pero el sellado y la concentricidad tienen prioridad.

Un asiento flojo puede desprenderse y provocar daños graves. Esto puede ocurrir por sobrecalentamiento, interferencia insuficiente, mecanizado incorrecto o deterioro del alojamiento.

Guías

La guía de válvula mantiene alineado el vástago durante su movimiento. También absorbe cargas laterales y participa en la transferencia de calor. Puede estar mecanizada como parte de una culata de hierro o instalarse como pieza separada.

Las guías insertadas se fabrican con hierro fundido, bronce u otras aleaciones resistentes al desgaste. Se montan con interferencia y su diámetro interior debe revisarse después de la instalación, porque la presión puede deformarlo.

Una holgura excesiva permite que la válvula oscile, altera el contacto con el asiento y aumenta el consumo de aceite. Una holgura insuficiente puede provocar agarrotamiento cuando el conjunto se calienta.

La guía y el asiento deben compartir el mismo eje. Por eso, después de sustituir una guía suele ser necesario volver a mecanizar el asiento. Rectificar únicamente la válvula sin verificar guía y concentricidad puede ocultar temporalmente la falla.

Sellos de válvula

Los sellos de vástago regulan la cantidad de aceite que llega a la separación entre guía y válvula. No deben impedir por completo la lubricación, pero sí limitar el paso hacia el conducto y la cámara.

Un sello endurecido, roto o suelto puede permitir el ingreso de aceite. El síntoma puede ser humo azulado al arrancar después de varias horas, durante una desaceleración prolongada o al volver a acelerar.

El consumo de aceite atribuido a los sellos también puede involucrar guías desgastadas, presión excesiva en el cárter, drenajes obstruidos o problemas en los anillos de pistón. Sustituir únicamente los sellos no corrige una guía fuera de tolerancia.

Resortes

El resorte de válvula mantiene cerrada la válvula y obliga a los componentes a seguir el perfil de la leva. Debe proporcionar suficiente fuerza para controlar la masa del tren, pero no tanta como para generar fricción y desgaste innecesarios.

Durante la apertura, el resorte almacena energía. Después de que el lóbulo supera su máxima elevación, devuelve la válvula hacia el asiento. El cierre debe ser rápido, pero controlado para evitar rebotes.

A altas revoluciones puede producirse flotación de válvula cuando el tren pierde contacto con el perfil previsto. La válvula queda abierta más tiempo del calculado, disminuye el rendimiento y puede tocar el pistón.

Los resortes tienen frecuencias naturales. Si las fuerzas periódicas coinciden con ellas, pueden aparecer oscilaciones internas llamadas resonancia o surge. Para controlarlas se utilizan perfiles progresivos, resortes dobles, amortiguadores y diseños cónicos o tipo colmena.

El resorte doble incorpora uno dentro de otro. Además de aumentar capacidad, las frecuencias diferentes pueden ayudar a controlar resonancias. Los resortes tipo colmena reducen la masa del retenedor superior y pueden mejorar la estabilidad.

La presión se evalúa a una altura instalada determinada y a la elevación máxima. También debe comprobarse que no exista coil bind, condición en la que las espiras llegan a tocarse antes de completar el recorrido.

La fatiga puede reducir la carga aunque la longitud libre parezca aceptable. Por ello, una inspección profesional no se limita a medir longitud: también verifica presión, perpendicularidad, grietas, corrosión y daños por contacto.

Platillos y seguros

El extremo superior del resorte se apoya sobre un platillo o retenedor. Este queda unido al vástago mediante dos medias lunas, cuñas o seguros que encajan en las ranuras de la válvula.

Aunque son pequeños, estos elementos soportan fuerzas alternantes elevadas. Un seguro mal asentado, reutilizado fuera de especificación o incompatible con el retenedor puede soltarse y permitir que la válvula caiga dentro del cilindro.

En motores de altas prestaciones se utilizan retenedores de acero, titanio u otros materiales. Reducir la masa mejora el control dinámico, pero la selección debe considerar resistencia, compatibilidad y vida útil.

En la base del resorte puede existir un asiento metálico que protege el aluminio de la culata. Algunos conjuntos incorporan rotadores que hacen girar gradualmente la válvula para distribuir temperatura y depósitos, especialmente en motores de servicio pesado.

Holgura de válvulas

Las piezas del tren se expanden cuando aumenta la temperatura. Los sistemas mecánicos necesitan una holgura de válvulas especificada para asegurar que la válvula cierre completamente en caliente.

Una holgura excesiva provoca ruido, impactos y pérdida de elevación o duración efectiva. Una holgura insuficiente puede mantener la válvula ligeramente abierta, reducir la compresión y quemar la cara o el asiento.

El ajuste puede realizarse mediante tornillos en los balancines, pastillas calibradas sobre o bajo los taqués, vasos de diferentes espesores u otros mecanismos. El procedimiento y la temperatura de medición dependen del motor.

Los ajustadores hidráulicos compensan automáticamente los cambios dentro de un rango, pero requieren una precarga correcta. Un montaje fuera de rango puede dejar al ajustador sin capacidad para absorber expansión o desgaste.

Distribución variable

El sistema VVT modifica la fase del árbol de levas respecto al cigüeñal. Un actuador o variador instalado en el extremo del árbol cambia el momento de apertura y cierre sin alterar necesariamente la forma básica del lóbulo.

La unidad de control acciona una válvula de aceite para dirigir presión hacia cámaras internas del variador. La posición se verifica mediante sensores de cigüeñal y árbol de levas.

Adelantar o retrasar los árboles permite optimizar par, consumo, emisiones y estabilidad del ralentí. En un sistema de doble regulación pueden controlarse por separado admisión y escape.

Otros mecanismos modifican la elevación o duración mediante balancines con perfiles alternativos, ejes excéntricos, seguidores desplazables o actuadores electrohidráulicos. La desactivación de cilindros puede inmovilizar ciertas válvulas para reducir pérdidas de bombeo.

Estos sistemas hacen que la limpieza del aceite resulte crítica. Un conducto obstruido o una electroválvula contaminada puede generar ruido, pérdida de potencia, ralentí irregular y códigos de correlación.

Bujías e inyectores

En un motor de gasolina, la bujía se enrosca en la culata y su extremo queda expuesto a la cámara. Su posición influye en la propagación de la llama y su rosca debe soportar ciclos térmicos sin perder sellado.

Un apriete incorrecto puede dañar la rosca de aluminio, dificultar la transferencia de calor o permitir fugas. El alcance de la bujía debe coincidir con el diseño; una pieza demasiado larga puede interferir con válvulas o pistón, mientras una demasiado corta altera la posición del electrodo.

En inyección directa, el inyector también penetra en la cámara. Su orientación y profundidad son críticas para que el patrón de pulverización coincida con la geometría del pistón y el flujo de aire.

Los inyectores diésel trabajan con presiones muy elevadas y pueden utilizar arandelas de cobre u otros elementos de sellado. Una fuga en su base permite que los gases asciendan por el alojamiento y formen depósitos carbonosos compactos.

Las bujías de precalentamiento de un diésel también se instalan en la culata. Su extremo debe quedar ubicado de manera precisa respecto al chorro de combustible o la cámara auxiliar.

Junta de culata

La junta de culata sella la unión entre el bloque y la culata. Debe contener la presión de combustión y mantener separados el aceite, el refrigerante y el exterior.

Las juntas modernas suelen utilizar tecnología metálica multicapa o MLS, compuesta por láminas de acero con relieves y recubrimientos. También existen juntas compuestas, de grafito y diseños específicos para motores de hierro o aluminio.

Los relieves concentran la carga alrededor de cilindros y conductos. La junta debe conservar capacidad de sellado mientras el bloque y la culata se expanden y se desplazan microscópicamente entre sí.

La selección del espesor puede influir en la relación de compresión, la distancia entre pistón y culata y la sincronización geométrica. En algunos diésel se elige según la protrusión del pistón, pero esto no significa que deba instalarse una junta más gruesa para compensar cualquier rectificado.

Las juntas MLS necesitan superficies correctamente preparadas. No deben aplicarse selladores adicionales salvo que el procedimiento del fabricante lo indique expresamente.

Pernos de culata

Los tornillos generan la precarga que comprime la junta. El patrón y la secuencia de apriete buscan distribuir la fuerza sin deformar la pieza.

Muchos motores utilizan pernos torque-to-yield, diseñados para trabajar en la zona de deformación controlada. El procedimiento puede combinar un par inicial con uno o varios giros angulares.

Estos pernos no deben reutilizarse cuando el fabricante exige reemplazo. Tampoco debe asumirse que todos son iguales: algunos admiten medición y reutilización si permanecen dentro de límites específicos.

Las roscas del bloque deben estar limpias. Aceite, refrigerante o suciedad atrapados en un orificio ciego pueden alterar el par y, en casos extremos, producir presión hidráulica capaz de dañar el bloque.

El apriete debe realizarse con el lubricante o condición de rosca especificada. Cambiar la fricción mediante grasas no autorizadas puede modificar significativamente la tensión obtenida con el mismo par.

Tapa de válvulas

La tapa de válvulas cubre la parte superior y conserva el aceite dentro del conjunto. Puede fabricarse con aluminio, acero o plástico reforzado.

En motores modernos puede integrar separadores de aceite, conductos de ventilación positiva del cárter, diafragmas reguladores, soportes de bobinas y sellos de inyectores.

Una deformación o grieta puede provocar fugas. En tapas plásticas, el envejecimiento térmico puede alterar la planitud y endurecer los sellos. Un sistema PCV obstruido también puede elevar la presión y forzar aceite a través de la junta.

No conviene aplicar grandes cantidades de sellador alrededor de toda la tapa si el fabricante no lo indica. El exceso puede desprenderse y obstruir pasos de aceite.

Sobrealimentación

Una culata de motor turboalimentado debe soportar mayores masas de aire, presiones de combustión y carga térmica. Los puertos, asientos, válvulas, refrigeración y fuerza de apriete se diseñan para estas condiciones.

El turbocompresor no aumenta por sí solo el esfuerzo de todos los componentes en cualquier situación; la carga depende de la presión efectiva, la calibración, la temperatura, la relación de compresión y la estrategia de combustión. Sin embargo, una modificación que eleva la presión sin controlar mezcla, encendido y refrigeración puede superar la capacidad de la culata o la junta.

En motores diésel de alta potencia, los puentes entre válvulas e inyector pueden experimentar gradientes térmicos intensos. Las fisuras en estas zonas deben evaluarse según límites específicos, pues algunas microfisuras superficiales son toleradas en determinadas aplicaciones y otras comprometen la estanqueidad.

Deformación

El alabeo suele relacionarse con sobrecalentamiento, apriete incorrecto o diferencias térmicas severas. Una culata de aluminio caliente puede deformarse si se enfría bruscamente o si el motor continúa funcionando sin refrigerante.

La planitud se comprueba con instrumentos de precisión sobre varias direcciones. Una regla simple puede orientar, pero una evaluación profesional requiere superficies limpias, equipos calibrados y límites del fabricante.

No basta con rectificar la cara inferior. También deben comprobarse los alojamientos del árbol, porque una culata arqueada puede recuperar una cara plana mientras conserva una línea de apoyos desalineada.

Un rectificado excesivo modifica la altura total, la relación de compresión y la relación geométrica entre cigüeñal y árbol. En motores interferentes reduce además el espacio entre pistón y válvula.

Grietas y porosidad

Las grietas pueden aparecer entre asientos, alrededor de bujías o inyectores, dentro de puertos y en conductos de refrigerante. Sus causas incluyen fatiga térmica, congelamiento del refrigerante, corrosión, detonación, montaje incorrecto y defectos de fundición.

Las culatas de hierro pueden inspeccionarse mediante partículas magnéticas cuando el material y la zona lo permiten. En aluminio se utilizan líquidos penetrantes, pruebas de presión y métodos especializados.

Una prueba de presión sella los conductos y aplica aire o líquido mientras la pieza se mantiene a una temperatura determinada. Algunas grietas solo se abren cuando el material se calienta.

La porosidad de fundición puede conectar una galería con el exterior o con otro circuito. Aunque ciertos defectos pueden repararse mediante soldadura o técnicas de sellado aprobadas, la ubicación y extensión determinan si la pieza conserva integridad.

Fallas de válvulas

Una válvula quemada presenta pérdida de material en su borde o cara. La causa inmediata es el paso de gases calientes a través de un punto que no sella, pero el origen puede ser holgura insuficiente, asiento descentrado, guía desgastada, depósitos, sobretemperatura o material inadecuado.

Una válvula doblada suele ser consecuencia del contacto con el pistón, aunque también puede producirse por montaje incorrecto o agarrotamiento. En un motor interferente, la rotura de la correa o cadena puede detener el árbol mientras los pistones continúan moviéndose.

La rotura en las ranuras de los seguros puede dejar caer la válvula dentro del cilindro. Una guía excesivamente desgastada aumenta la carga lateral y puede contribuir a fracturas del vástago.

Los depósitos sobre el vástago pueden dificultar el movimiento. En admisión directa, las válvulas dejan de recibir el efecto limpiador del combustible pulverizado en el puerto y pueden acumular residuos provenientes de la ventilación del cárter y recirculación de gases.

Motorservice relaciona los daños de válvula con problemas de holgura, guías, asientos, errores de mecanizado y montaje, por lo que una válvula dañada no debe sustituirse sin investigar el conjunto que la controla.

Fallas del árbol

El desgaste de un lóbulo reduce la elevación y altera la duración. El cilindro afectado puede perder potencia, producir fallos de combustión o mostrar un movimiento menor en el balancín.

Las causas incluyen lubricación insuficiente, aceite incorrecto, contaminación, cargas excesivas de resorte, seguidores incompatibles y procedimientos de asentamiento deficientes.

Los muñones rayados indican pérdida de película lubricante o presencia de partículas. Si el árbol se bloquea, la correa o cadena puede saltar o romperse.

Un árbol partido puede ser consecuencia de torsión, defecto de material o desalineación severa de sus apoyos. Antes de instalar otro debe comprobarse que gire libremente en la culata con el procedimiento especificado.

Síntomas

Una falla de culata puede producir pérdida de compresión, ralentí irregular, dificultad de arranque, consumo de aceite, humo, pérdida de refrigerante, sobrecalentamiento o contaminación entre fluidos.

El humo blanco persistente puede indicar entrada de refrigerante, pero también debe diferenciarse del vapor normal durante un arranque frío. El humo azul se relaciona con aceite, mientras que el negro suele señalar exceso de combustible o falta de aire.

Una emulsión clara bajo la tapa de aceite puede producirse por recorridos cortos y condensación, por lo que no constituye por sí sola una confirmación de junta dañada. La presencia abundante de refrigerante en el cárter, aumento del nivel o pérdida de lubricación sí requiere detener el motor.

Las mangueras duras poco después del arranque, burbujas continuas, expulsión de refrigerante y presión residual anormal pueden indicar gases de combustión en el sistema.

Un ruido en la parte superior puede provenir de holgura, taqués descargados, balancines, cadena, variador, baja presión de aceite o desgaste de levas. El diagnóstico no debe basarse únicamente en el lugar aparente del sonido.

Diagnóstico

La prueba de compresión compara la capacidad de cada cilindro para desarrollar presión durante el arranque. Una lectura baja puede deberse a válvulas, anillos, junta o sincronización.

La prueba de fugas o leak-down introduce aire comprimido con el pistón en posición de compresión. El sonido en la admisión sugiere fuga por válvula de admisión; en el escape, por válvula de escape; en el cárter, por pistón o anillos. Burbujas en el refrigerante pueden indicar comunicación con el circuito.

Una prueba química de gases en el refrigerante busca productos de combustión, pero sus resultados deben interpretarse junto con presión, temperatura y síntomas. Una fuga intermitente puede no manifestarse en ralentí.

La inspección mediante boroscopio permite observar depósitos, zonas lavadas por refrigerante, marcas de contacto y daños en válvulas o pistones sin desmontar inicialmente la culata.

Los datos electrónicos pueden revelar fallos de combustión, correlación de árboles, posición de variadores y adaptación de mezcla. Sin embargo, un código de fallo en un cilindro no identifica por sí solo el componente mecánico defectuoso.

Rectificación

La reconstrucción comienza con desmontaje, identificación y limpieza. Los resortes, válvulas, taqués, balancines y tapas deben mantenerse ordenados cuando se pretende reutilizarlos en sus posiciones originales.

La culata se inspecciona visualmente y se comprueba mediante presión o métodos de detección de grietas. Después se mide planitud, altura, alineación de árboles, desgaste de guías, estado de asientos y holguras.

Las guías pueden sustituirse, encamisarse o repararse mediante métodos autorizados. Los asientos se mecanizan después para recuperar concentricidad.

Las válvulas reutilizables se inspeccionan y rectifican dentro de límites. Las deformadas, agrietadas, quemadas o demasiado delgadas deben sustituirse.

La cara inferior solo debe rectificarse cuando es necesario y dentro de la altura mínima. Después debe obtenerse el acabado adecuado para la junta.

Los árboles, balancines, taqués y ajustadores se comprueban individualmente. Instalar piezas nuevas junto a superficies incompatibles o contaminadas puede repetir la falla.

Antes del ensamblaje se limpian todas las galerías. Los componentes reciben lubricante de montaje en los puntos especificados, y los resortes se instalan con su orientación correcta cuando poseen extremos diferentes.

Errores de reparación

Uno de los errores más graves es atribuir toda pérdida de refrigerante a la junta sin comprobar planitud, grietas, bloque, sistema de enfriamiento y causa del sobrecalentamiento.

Otro error consiste en rectificar la culata sin verificar su altura mínima o la alineación del árbol. Una superficie plana no garantiza que el resto de la pieza esté dentro de tolerancia.

El uso excesivo de sellador puede obstruir galerías. Una cantidad pequeña aplicada en las uniones indicadas puede ser necesaria, pero cubrir pasos o juntas diseñadas para instalarse secas resulta perjudicial.

También es incorrecto intercambiar tapas de árbol de levas, mezclar taqués, montar resortes sin medir o reutilizar pernos cuando se exige reemplazo.

La sincronización debe comprobarse manualmente antes del arranque. Girar el cigüeñal varias vueltas permite detectar contacto o marcas mal alineadas, aunque no reemplaza el procedimiento completo.

Mantenimiento

La vida de la culata depende en gran medida del aceite y el refrigerante. El lubricante correcto mantiene árboles, seguidores y sistemas hidráulicos, mientras que el refrigerante adecuado controla temperatura y corrosión.

No debe abrirse el sistema de refrigeración cuando está caliente y presurizado. Además del riesgo de quemaduras, agregar líquido frío a un motor extremadamente caliente puede someter los componentes a un choque térmico.

Una pérdida de refrigerante nunca debe normalizarse. Incluso una fuga pequeña puede permitir entrada de aire, reducir la presión y generar puntos calientes.

Los intervalos de distribución deben respetarse cuando el motor utiliza correa. También es necesario investigar ruidos de cadena, códigos de correlación o desviaciones de fase antes de que se produzca una pérdida completa de sincronización.

El reglaje de válvulas debe efectuarse cuando el fabricante lo incluye en el mantenimiento. La ausencia de ruido no garantiza una holgura correcta, porque una válvula sin holgura puede funcionar silenciosamente mientras pierde capacidad de cierre.

La culata reúne en pocos centímetros gran parte de los procesos fundamentales del motor: guía el aire, evacua los gases, contiene la combustión, controla las válvulas y transfiere calor hacia los sistemas de lubricación y refrigeración. Su complejidad explica por qué una reparación correcta exige estudiar el conjunto completo y no limitarse a sustituir una junta o rectificar una superficie. El estado de sus conductos, válvulas, guías, asientos, resortes, árboles de levas y apoyos determina directamente la compresión, el consumo, las emisiones y la durabilidad del motor.

Referencias
